Wägezellen PR 6241

Speziell für die Verwiegung von kleinen und mittleren Prozessbehältern und zum hochgenauen Dosieren.

Angebot anfordern Download Datenblatt

load cell pr 6241

Ultrapräzise

Wägezelle für Dosieranwendungen

Großer Lastbereich

Von 100 kg bis 5 t

Zugehörige Einbausätze

PR 6043 Mini FlexLock, PR 6041 ohne Fesselung, PR 6044

Nutzbar in Ex-Zone

1, 2, 20, 21, 22 und FM DIV 1

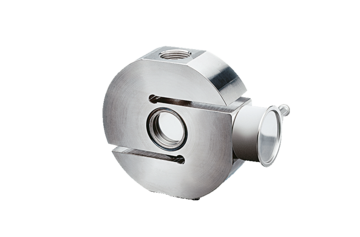

Produkt Details Drucklast-Wägezelle S-Typ PR 6241

Das einzigartige Konstruktionsprinzip der Wägezellen der Baureihe PR 6241 ermöglicht in Verbindung mit den FlexLock-Montagesätzen die Kompensation von Bewegungen, die durch mechanische oder thermische Kontraktion oder Expansion des Behälters oder der Stützkonstruktion entstehen.

Speziell für die Verwiegung von kleinen und mittleren Prozessbehältern und für das hochgenaue Dosieren konzipiert, sind die Wägezellen komplett aus rostfreiem Edelstahl gefertigt. Besonderes Konstruktionsmerkmal ist die Kombination aus „echtem“ Schwerkraftprinzip und Pendelstutzenprinzip, welche unerreichte Genauigkeit ergibt.

Wägezellenkonstruktion

S-förmige Bauform für momentenfreie Lasteinleitung. Völlig aus rostfreiem Edelstahl, hermetisch verschweißt, mit Schutzgas gefüllt.

Schutzart

IP68, IEC 529 (entspricht NEMA 6). Die Wägezelle kann in 1,5m Wassertiefe für 10.000 Stunden eingetaucht werden.

Robust, flexibel, geschirmt, Leitung 4 x 0,35mm2; TPE thermoplastisches Elastometer; Mantelfarbe: grau; PR 6241/.. E: blau; Durchmesser: 5mm, Länge: 5m

Biegeradius

Feste Verlegung: ≥ 50mm, Flexible Verlegung: ≥ 150mm

Anwendungen

  • Füllmengenkontrolle
  • Füllen und Dosieren
  • Verwiegen

Zertifikate

  • ATEX
  • FM
  • IEC-EX
  • NTEP
  • OIML

Spezifikationen

Produkttyp

Produkthandhabung

  • Einbausätze PR 6041/PR 6043/PR 6044 für individuelle Anforderungen
  • Mit Converter Connexx® auch als digitale Wägelösung

IP Schutzklasse

  • IP68



Material

  • Edelstahl 1.4542
