Czujniki wagowe PR 6241

Zaprojektowane specjalnie do ważenia małych i średnich zbiorników procesowych oraz do precyzyjnego dozowania.

Zapytaj o produkt Pobierz kartę katalogową

load cell pr 6241

Niezwykła precyzja

Czujnik wagowy do aplikacji dozowania

Zakres obciążeń

Od 100 kg do 5 ton

Zestawy montażowe

PR 6043 Mini FlexLock, PR 6041, PR 6044

Do strefy Ex

1, 2, 20, 21, 22 i FM DIV 1

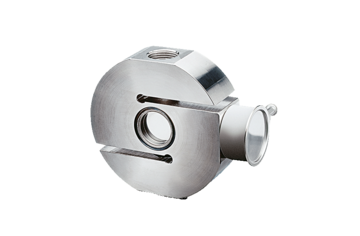

Szczegóły produktu Czujnik typu S na ściskanie PR 6241

Unikalna konstrukcja czujników wagowych PR 6241 - w połączeniu z zestawami montażowymi FlexLock, umożliwia kompensację ruchów spowodowanych mechanicznym lub termicznym kurczeniem się lub rozszerzaniem zbiornika lub konstrukcji nośnej.

Czujniki PR 6241 są w całości wykonane ze stali nierdzewnej. Zostały one zaprojektowane do ważenia małych i średnich zbiorników procesowych oraz do precyzyjnego dozowania. Ich wyróżniającą cechą jest połączenie zasad grawitacji i wahadła, co zapewnia niezrównaną dokładność ważenia.

Konstrukcja czujnika wagowego

Konstrukcja w kształcie litery "S" ze zintegrowanym powrotem obciążenia. Czujniki wykonane są w całości ze stali nierdzewnej, spawane hermetycznie i wypełnione gazem obojętnym.

Stopień ochrony

IP68, IEC 529 (odpowiada NEMA 6). Czujnik wagowy może być zanurzony w wodzie na głębokość 1,5 metra przez 10 000 godzin.

Wytrzymały, elastyczny, ekranowany przewód 4 x 0,35 mm2; termoplastyczny elastometr TPE; kolor osłony: szary; PR 6241/.... E: niebieski; średnica: 5 mm, długość: 5 m

Promień zgięcia

Instalacja stała: ≥ 50mm, Instalacja elastyczna: ≥ 150mm

Aplikacje

  • Kontrola napełnienia
  • Napełnianie i dozowanie
  • Ważenie

Certyfikaty

  • ATEX
  • FM
  • IEC-EX
  • NTEP
  • OIML

Specyfikacja

  • Zestawy instalacyjne PR 6041/PR 6043/PR 6044
  • Dostępne również jako cyfrowe rozwiązanie z konwerterem Connexx®
  • IP68



  • Stal nierdzewna 1.4542
