Czujniki wagowe PR 6201

Precyzyjny czujnik wagowy od 100t do 520t, przeznaczony do ważenia silosów i zbiorników procesowych o dużym obciążeniu.

Zapytaj o produkt Pobierz kartę katalogową

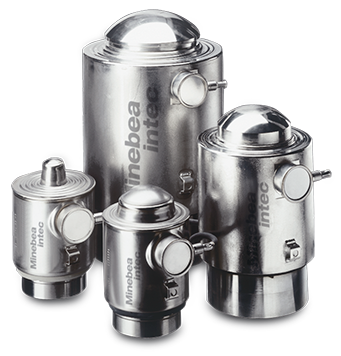

Product image of Compression load cell PR 6201

Konstrukcja podparcia wahadłowego

Zapewnia optymalne przeniesienie siły do czujnika oraz minimalizację wpływu oddziaływań zewnętrznych

Duży zakres obciążeń

Od 100t do 520t

Solidny i stabilny

Lata bezawaryjnej pracy bez konieczności ponownej kalibracji

Powiązane zestawy montażowe

FlexLock, certyfikowany zgodnie z normą EN 1090

Szczegóły produktu Precyzyjny czujnik PR 6201

Czujniki wagowe serii PR 6201 zostały specjalnie zaprojektowane do ważenia silosów i zbiorników procesowych o dużym obciążeniu. Ich unikalna zasada konstrukcji, w połączeniu z zestawami montażowymi FlexLock, umożliwia kompensację ruchów spowodowanych mechanicznym lub termicznym kurczeniem się lub rozszerzaniem zbiornika lub konstrukcji wsporczej.

Oprócz wysokiej dokładności pomiaru i powtarzalności, seria ta charakteryzuje się przede wszystkim niezrównaną niezawodnością, wytrzymałością i stabilnością.

Zasada podparcia wahadła w połączeniu z opatentowaną geometrią elementu pomiarowego zapewnia, że siła wprowadzana do czujnika jest zawsze optymalna, minimalizując w ten sposób negatywny wpływ oddziaływań na dokładność pomiaru. Zapewnia jednocześnie bardzo szeroki zakres przeciążenia, wysoką powtarzalność i doskonałą liniowość.

Wstępna kalibracja całego łańcucha pomiarowego może być przeprowadzona bez użycia obciążników. Dzięki technologii dopasowanego wyjścia możliwa jest wymiana uszkodzonego czujnika wagowego bez konieczności przeprowadzania nowej kalibracji. Oszczędza to ogromną ilość czasu podczas uruchamiania. Opcjonalnie czujniki wagowe z tej serii są również dostępne w wersji Ex do użytku w strefach zagrożonych wybuchem.

Certyfikaty

  • ATEX
  • FM
  • IEC-EX
  • OIML

Aplikacje

  • Kontrola napełnienia
  • Napełnianie i dozowanie
  • Ważenie

Specyfikacja

Obsługa produku

  • Sprawdzona konstrukcja podparcia wahadłowego dla optymalnej kompensacji sił rozszerzania i ścinania

Stopień ochrony IP

  • IP68 / IP69



Materiał

  • Obudowa czujnika: Stal nierdzewna 1.4301
