21 Pese a ponte: Soluzioni di pesatura affidabili per l'industria e l'agricoltura
Offriamo prodotti e soluzioni per una pesatura affidabile dei veicoli in agricoltura, nella gestione dei rifiuti e in molti altri settori. Il nostro portafoglio versatile offre soluzioni di pesatura analogiche e digitali per ogni esigenza. La gamma di alta qualità si estende dalle celle di carico, comprese le soluzioni integrate, all'elettronica di pesatura con applicazioni autonome per autocarri.

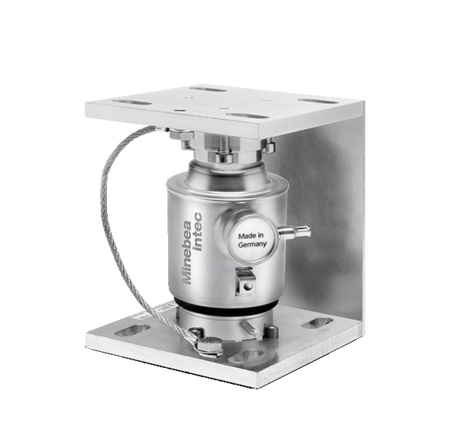

Scoprite in questa pagina le celle di carico, i kit di installazione, le scatole per cavi appositamente sviluppate per le pese a ponte con un'elevata resistenza all'umidità e alla polvere, nonché come gli indicatori di pesatura e i controllori funzionano perfettamente insieme
Pese a ponte sicure Celle di carico robuste con resistenza al sovraccarico meccanico fino al 200% e protezione antifulmine di alta qualità.
Le celle di carico delle serie PR 6221 e PR 6224B sono state sviluppate per resistere alle difficili condizioni delle pese ferroviarie e per autocarri. Il sovraccarico meccanico consent to fino al 200%, l'alloggiamento ermetico e la protezione contro i fulmini di classe superiore garantiscono una vita utile lunga e senza problemi. Grazie alla calibrazione del segnale di uscita di ogni singola cella di carico, non è necessaria la regolazione degli angoli.
✓ Eccezionale durata grazie alla qualità tedesca
✓ Risultati di misura precisi per una gestione accurata delle merci in transito
✓ Affidabilità senza compromessi grazie all'elevata protezione contro i fulmini
✓ Protezione superiore alla media contro le alluvioni, il gelo e il sale antighiaccio
Cella di carico analogica per autocarri PR 6221
La cella di carico PR 6221 è prodotta in Germania con la massima cura ed è stata progettata appositamente per l'uso nelle pese per autocarri. La sua alta qualità garantisce risultati precisi, durata e riduzione dei costi a medio termine. L'eccezionale precisione e la durata riducono i costi di assistenza e calibrazione e contribuiscono a minimizzare i tempi di inattività. In combinazione con il convertitore Connexx® , il PR 6221 diventa una soluzione digitale. Sviluppata per le condizioni ambientali più difficili, la cella di carico può persino resistere all'immersione in acqua fino a 1,5 metri di profondità per oltre 10.000 ore. I kit di installazione e le scatole per cavi completano la gamma.
- Installazione e messa in servizio semplici
- Elevata capacità di sovraccarico
- Risultati di misura precisi da 12,5 a 75 tonnellate
- Geometria dell'elemento di misura brevettata
- Massima protezione IP (IP68 e IP69K)
- Disponibile anche come ex-versione
- Elevata protezione dalle sovratensioni (classe di protezione dai fulmini III)
- Incapsulamento ermetico
- Sviluppato per le condizioni ambientali più difficili
Cella di carico digitale PR 6221 per autocarri con convertitore Connexx
In combinazione con il convertitore Connexx®, il PR 6221 diventa una soluzione digitale e offre le seguenti caratteristiche oltre ai vantaggi sopra menzionati:
- Tempi rapidi di propagazione del segnale
- L'uso della comunicazione tramite bus di campo elimina la necessità di una scatola di giunzione dei cavi.
- L’utilizzo di CANopen consente distanze di comunicazione , fino a 200 metri.
- Valori di peso disponibili individualmente per cella di carico per una rapida messa in servizio e l'identificazione di celle di carico danneggiate

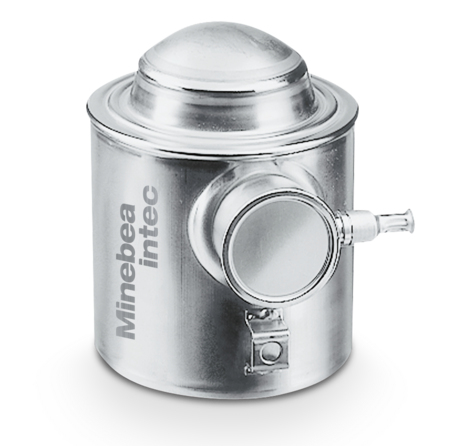

Cella di carico digitale per camion PR 6224B Pendeo® Truck
Pendeo® Truck è una cella di carico digitale con DAT (Digital Assistance Technology). Le sue funzioni estese offrono tempi di pesatura ridotti e un notevole risparmio di tempo durante la configurazione.
- Messa in servizio semplice
- Identificazione della cella di carico; notifica della distribuzione non uniforme del carico
- Compensazione automatica degli Angola
- Uso efficiente
- Controllo della temperatura
- Informazioni sui parametri delle celle di carico; notifica immediata in caso di cella di carico difettosa
- Riparazione e manutenzione rapida
- Compensazione di una cella di carico guasta
- Contatore di sovraccarico; funzioni di servizio estese
Tutto da un'unica fonte
Vi forniamo tutti i componenti elettromeccanici per le pese a ponte da un unico fornitore: celle di carico, kit di installazione, elettronica di pesatura o accessori. Vi supportiamo durante l'intero processo di progettazione: dalla consulenza iniziale alla messa in funzione e alla manutenzione.
Elettronica di pesatura versatile per il controllo delle pese a ponte e la visualizzazione dei valori di peso
Minebea Intec offre una gamma completa di elettronica di pesatura per le pese a ponte. La gamma comprende controllori di pesatura stand-alone con una potente applicazione software per la pesatura degli autocarri e una semplice elettronica di pesatura da collegare al software del proprio PC.
Controllore di pesatura Maxxis 5 per un controllo preciso delle bilance per autocarri
Il Maxxis 5 con l'applicazione di pesatura per autocarri può controllare l'intero processo di pesatura, compresi i processi predefiniti per:
- Prima e seconda pesatura
- Controllo di semafori e barriere
- Controllo dei processi di dosaggio per il carico dei camion
Le ricevute dei materiali e degli ordini, i rapporti sulle ricette, i registri di utilizzo e le statistiche di produzione possono essere stampati tramite una stampante o esportati su un PC. Il controllore di pesatura Maxxis 5 è adatto anche alle bilance tandem. Due piattaforme di pesatura sono collegate e viene calcolato il valore di peso combinato.
Indicatore di pesatura X3 per la visualizzazione precisa dei valori di peso della bilancia del veicolo
L'indicatore di pesatura X3 è collegato al software del PC esistente. L'applicazione software EasyFill® è già preinstallata per semplificare i processi di dosaggio. L'X3 è dotato di un ampio display transflettivo per un'eccellente leggibilità, anche alla luce diretta del sole.
- Elaborazione precisa, affidabile e veloce dei valori di peso
- Regolazione comoda ed efficiente delle bilance con la calibrazione SMART
- Manutenzione remota globale tramite Remote Service
- Espandibile per tutte le soluzioni di pesatura digitale con il convertitore Connexx®.
Webinar Truck weighing
- Load cell design and its relevance
- Importance of precision and durability
- Cabling of Connexx modules at truck scales
- Functionality of an indicator for truck scales
FAQ
In quali settori vengono utilizzate le bilance per automezzi e a cosa bisogna prestare attenzione quando se ne sceglie una?
La bilancia per autocarri è un sistema di pesatura utilizzato per pesare il carico di un veicolo. Viene utilizzata principalmente negli impianti di riciclaggio, nei siti produttivi , nelle cave e in agricoltura. In generale, una pesa per autocarri utilizza una piattaforma strutturata in metallo/calcestruzzo, cemento pieno o acciaio pieno con celle di carico e un sistema di trasmissione di controllo per visualizzare il peso totale del veicolo e delle merci caricate su di esso.
Al momento dell'acquisto e dell'utilizzo di una pesa per autocarri è necessario considerare diversi aspetti. Nell'industria del riciclaggio, ad esempio, i veicoli hanno generalmente dimensioni maggiori i, merci come pietre o carta si rovesciano e compromettono il funzionamento della pesa. I requisiti di accesso e pulizia sotto la bilancia per autocarri sono quindi importanti. Se il valore delle merci da pesare è elevato, aumentano anche i requisiti di precisione delle celle di carico della pesa. In agricoltura, invece, i requisiti di dimensione dei veicoli sono diversi e, naturalmente, i requisiti di protezione dal sovraccarico delle bilance per autocarri sono elevati. Nelle aziende situate in prossimità di ambienti marini , ad esempio, vi sono requisiti di protezione dall'acqua e dalla corrosione. Nel settore della logistica e dei magazzini, dove le bilance per autocarri fanno parte del sistema informatico generale della fabbrica, spesso collegato ai sistemi di acquisto, stoccaggio e vendita, vi sono molte entrate e uscite di veicoli;questo richiede misurazioni rapide e funzioni di alta tracciabilità.
Cella di carico come componente principale: struttura di una bilancia per automezzi
Come per la maggior parte delle bilance, il componente centrale principale di una pesa per autocarri è la cella di carico, di solito da 4 a 8 celle di carico, a seconda del numero di moduli sulla piattaforma. Le celle di carico sono montate sotto la parte inferiore della piattaforma della bilancia per autocarri utilizzando un kit di montaggio. I cavi di segnale delle celle di carico sono collegati all'indicatore di peso tramite una scatola di giunzione per visualizzare il peso. Oltre a questi elementi di base, la pesa per autocarri può essere dotata di un secondo indicatore, il cosiddetto ripetitore di peso, a seconda delle esigenze dell'utente, un sistema che assicura che l'autista possa controllare che la pesa per autocarri sia a zero e che possa vedere il suo peso quando è in piedi sulla bilancia. Altri dispositivi, come i terminali di pesatura, possono controllare in modo indipendente la gestione e la registrazione delle operazioni di pesatura.
Luogo di installazione e utilizzo della pesa
L'ubicazione di una bilancia per autocarri deve essere valutata attentamente La superficie è abbastanza solida da sopportare il peso della bilancia e del camion carico? La pesa deve sopportare il traffico in una o entrambe le direzioni? Il sito offre un drenaggio adeguato per l'acqua piovana? Il sito offre spazio sufficiente affinché i camion possano entrare e uscire dalla pesa senza problemi? Il sito è sufficientemente grande per aggiungere una nuova pesa, se necessario? È prevista un'area di attesa in modo che i camion in attesa non blocchino il traffico sulla carreggiata? È necessario conoscere la resistenza alla compressione del terreno, il livello del gelo e dell'acqua nel sito di installazione e assicurarsi che il luogo scelto sia adatto all'installazione prima di redigere il piano di costruzione esatto. La capacità di carico sotto le fondamenta della pesa varia tra 7.300 kg/m2 e 12.200 kg/m2. Se le condizioni del sito non soddisfano questo requisito, è necessario prevedere un'armatura. La fondazione del ponte di pesatuta deve essere scavata più in profondità.
Cosa significa " restoring force “?
Quando la pesa a ponte viene utilizzata, le forze che agiscono su di essa causano lo spostamento della cella di carico. La " restoring force tino assicura che la cella di carico ritorni alla sua posizione di riposo centrata il più rapidamente possibile.
Quali requisiti di protezione contro i fulmini soddisfa la cella di carico per autocarri PR 6221?
Le celle di carico per autocarri PR 6221 soddisfano i requisiti
-
Corrente di impulso da fulmine (Imax = 100 kA) 10 µs/350 µs (classe di protezione da fulmini III) secondo DIN EN 62475
-
Tensione impulsiva da fulmine (Umax = 1.000 kV) 1,2 µs/50 µs secondo DIN EN/IEC 60060-1
Con una efficace protezione contro le sovratensioni, il collegamento equipotenziale, la protezione del cavo di misura e in combinazione con le cassette di raccolta e gli indicatori Minebea Intec, le celle di carico analogiche possono resistere senza danni a tensioni fino ad almeno 1.000 kV e correnti fino a 100 kA.
Che cosa significa "uscita abbinata"?
La resistenza di uscita (Ro) e il valore caratteristico (Cn) delle celle di carico rientrano in una stretta banda di tolleranza, sia singolarmente che in combinazione (= uscita accoppiata). Ciò elimina la necessità di una regolazione elettrica degli angoli e richiede solo una compensazione meccanica dell'altezza.
Che cos'è un indicatore omologato per bilance per automezzi ?
Un indicatore omologato è un sistema di visualizzazione calibrato e verificato in conformità ai requisiti di legge. Viene utilizzato insieme alle bilance per autocarri per visualizzare informazioni precise sul peso.
Perché il peso totale è importante quando si pesano i veicoli?
Il peso totale di un veicolo è fondamentale per la sicurezza stradale e per il rispetto delle limitazioni di peso. È quindi molto importante determinare questo peso in modo accurato e affidabile.
Che ruolo ha la superficie nell'installazione delle bilance per veicoli?
La superficie è di grande importanza perché influenza la stabilità della pesa. Una superficie piana, solida e stabile è necessaria per garantire risultati di pesatura accurati e la durata della bilancia
Quali sono i diversi tipi di sistemi per la pesatura dei veicoli?
Esistono diversi tipi di sistemi di pesatura, tra cui le bilance per automezzi fisse, i sistemi di pesatura mobili e le bilance pesa assi . Ogni sistema ha i suoi vantaggi e svantaggi, a seconda dei requisiti e della situazione d'uso.
