Load cells PR 6201
Capteur de compression de 100 t à 520 t

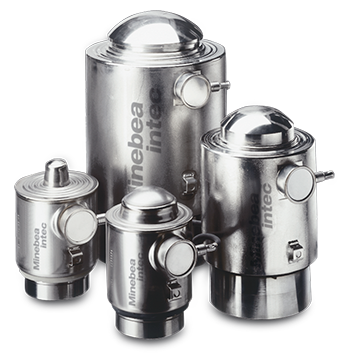

Caractéristiques du produit Capteur de compression de précision PR 6201
Capteurs de compression de 100 t à 520 t. Ils se distinguent par leur précision absolue avec les systèmes de pesage de conteneurs et les systèmes de dosage. Fabriqués en acier inoxydable très résistant, ils sont insensibles aux vibrations.
- Principe de tige à bascule éprouvé pour une meilleure compensation des forces de dilatation et de cisaillement
- Étendue de mesure de 100 t à 520 t
- NOUVEAU capteur de pesage Inteco® pour la étendue de mesure de 500 kg t à 75 t
- Classe d'erreur : L (0,5 %) et N (0,06 %)
- Kits de montage correspondants (certifiés EN 1090)
Applications
- Contrôle du niveau de remplissage
- Remplissage et dosage
- Pesage
Certifications
- EAC
- ATEX
- FM
- IEC-EX
- OIML
Détails du produit
Les capteurs de compression PR 6201 sont spécialement conçus pour peser des silos, des cuves, des réacteurs et des mélangeurs.
Profil du produit
Les capteurs de pesage de la série PR 6201 sont spécialement conçus pour peser des silos, des cuves, des réacteurs et des mélangeurs. Leur principe de construction unique en son genre, combiné aux kits d'installation FlexLock, permet de compenser les mouvements provoqués par la contraction ou l'expansion mécanique ou thermique de la cuve ou de sa construction portante. La principale caractéristique de leur construction est la hauteur et la forme qui restent inchangées même après deux décennies d'utilisation. De plus, ils ont une capacité de surcharge très élevée allant jusqu'à 200%. Outre sa précision et sa reproductibilité élevées, cette série se distingue notamment par une fiabilité, une robustesse et une stabilité incomparables qui permettent un fonctionnement parfait sans le moindre réajustage des années durant. Le principe à suspension pendulaire, associé à la géométrie brevetée de l'élément de mesure, assure constamment une transmission optimale des forces dans le capteur et minimise ainsi l'effet sur la précision de mesure. Parallèlement, le capteur offre une grande étendue de surcharge, une reproductibilité très élevée et une linéarité parfaite. Grâce à une technologie à jauges de contrainte spéciale, on obtient une gamme de température de fonctionnement extrêmement large. L'encapsulage parfaitement hermétique et le câble spécial en TPE permettent d'utiliser l'appareil même dans des conditions d'installation extrêmes en secteur industriel. La chaîne de mesure tout entière peut être calibrée sans poids de référence. En raison de la technologie "matched output", il est possible de remplacer un capteur endommagé sans effectuer un nouveau calibrage. Cela permet de gagner un temps considérable lors de la mise en service. Une version antidéflagrante de ces capteurs est également disponible en option pour une utilisation dans des environnements à sécurité intrinsèque.
Force de rappel
Pour chaque mm de déplacement au cours duquel le haut du capteur est dévié de l'axe vertical, une force de rappel horizontale de 0,5% de la charge appliquée est générée.
Boîtier du capteur
Boîtier en acier inoxydable, membrane et élément de mesure hermétiquement soudés, rempli de gaz inerte.
Matériau
1.4301 (DIN 17440), équivalent à 304 S11/S15 (B.S.)
Indice de protection
IP 68, IEC529 (équivalent à NEMA 6). Le capteur peut être immergé dans de l'eau à 1,5 m de profondeur pendant 10.000 heures.
Robuste, flexible, blindé ; élastomère thermoplastique TPE ; gaine grise (bleue pour PR 6201/..E) ; diamètre : 5 mm, 4 fils x 0,35 mm2 ; longueur : 5 m (500 kg - 10 t), 12 m (20 t - 50 t)
Rayon de courbure
Installation fixe : ≥ 50 mm ; installation flexible : ≥ 150 mm
Certificat de conformité
Valide pour : PR 6201/..E ; Identification : EEx ib IIC T6 / CE 0102 II 1 G EEx ia IIC T6 ; N° d'approbation : PTB Nr. Ex-92.C.2137 / PTB 02 ATEX 2059
Kits de montage correspondants (certifiés EN 1090) :
- Kit de montage à plaque PR 6145 sans barre de stabilisation
- Mini FlexLock PR 6143 avec barre de stabilisation
- Pied de cuve universel PR 6001 sans barre de stabilisation
- Maxi FlexLock PR 6001 avec barre de stabilisation
